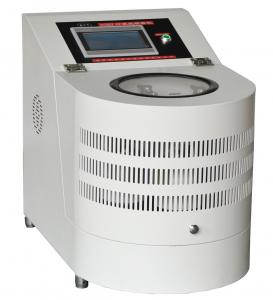

2L行星式球磨机
XGB-2 行星式球磨机详细技术参数：
|
功率 |
0.75KW |
|
电源 |
220V 50HZ |
|
显示方式 |
触摸屏显示，并能显示球磨机转速和工艺 |
|
传动方式 |
齿轮传动 |
|
工作方式 |
两个或四个球磨罐同时工作 |
|
最大装样量 |
球磨罐容积的三分之二 |
|
磨料方式 |
|
|
进料粒度 |
土壤料≤10mm ,其他料≤3mm |
|
出料粒度 |
最小可达0.1um |
|
转速比 （大盘转速：球磨罐转速） |
1：2 |
|
球磨罐自转转速 |
00～580转/分 |
|
大盘转速 |
00～290转/分 |
|
控制方式 |
变频无级调速、程控控制 |
|
智能控制 |
具有定时、自动关机功能。能够设置自动正反转，设置间歇式转动 |
|
开盖断电 |
安装有行程开关、具有开盖断电、停止转动的功能 |
|
最大连续工作时间 （满负荷） |
72小时 |
|
可配普通球磨罐的型号 （可配4个这样的罐子） |
100ML 250ML 500ML |
|
可配不锈钢华亿网页版_华亿（中国）官方球磨罐的型号（可配4个这样的罐子） |
100ML 250ML |
|
可配不锈钢华亿网页版_华亿（中国）官方球磨套的型号（可配4个这样的罐子） |
100ML 250ML |
|
外形尺寸 |
460×760×600（mm） |
| 重量 | 110Kg（不含罐子） |
各种型号罐子配球数目一览表
|
容积 |
50ml |
100ml |
250ml |
400ml |
500ml |
1000ml |
2000ml |
3000ml |
4000ml |
5000ml |
|
|
球的数量(个) |
Ø6mm |
50 |
100 |
280 |
420 |
500 |
1000 |
2000 |
3000 |
4000 |
5000 |
|
Ø10mm |
8 |
16 |
40 |
80 |
100 |
200 |
400 |
600 |
800 |
1000 |
|
|
Ø20mm |
|
|
|
2 |
2 |
3 |
5 |
7 |
10 |
12 |
|
.jpg)
.jpg)
.jpg)
|
用途 |
行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用华亿网页版_华亿（中国）官方球磨罐则可以在华亿网页版_华亿（中国）官方或惰性气体中研磨、混合样品。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。 |
|
优点 |
1、采用齿轮传动、齿轮传动不会打滑，能够确保4个罐子的转速一致！在球磨同一物料的情况下，能够确保4个罐子里物料球磨后的一致性很好！并能够确保同一材料、在同一工艺下，每次球磨的效果一致! 即具有良好的重复性和一致性！ 7、该行星球磨机装有4个轮子，轮子旁边是高度调节螺杆，可以调节球磨机的位置平衡 |
|
工作原理 |

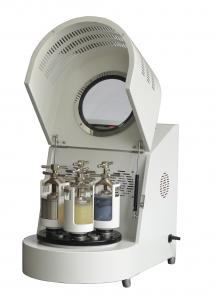

行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品 。 |
|
应用范围 |
广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门。 |
1.安全开关；2.控制盒；3.大带轮；4.过渡齿轮；5.固定齿轮；6.保护罩；7.行星齿轮；
8.三角皮带；9.大盘；10.小带轮；11.电机；12.机座；13.后盖板；14.拉马桶；
15.球磨罐；16.横梁；17.变频器；18.锁紧螺杆；19.压紧螺杆；20.排风扇
结构原理见图二
齿轮行星轮系
图二
1.过渡齿轮；2.行星齿轮；3.固定齿轮
标准配置：
|
序号 |
名 称 |
数量 |
图片 |
| 1 | 主机 | 1 |  |
| 2 | 保险 | 1 |  |
| 3 | 压紧装置 | 4 |  |
| 4 | 橡皮垫圈 | 4 |  |
| 5 | 电源线 | 1 |  |
|
6 |
使用说明书 |
1 |
|
|
7 |
电机三角皮带 （A型1422） |
1 |
|
|
8 |
维修用螺杆（M12×85） |
2 |
|
|
9 |
加力套管 |
2 |
|
|
10 |
内六角扳手 |
1 |
|
|
11 |
不锈钢筛子 |
1 |
|
